大道云行(以下简称“TaoCloud”)作为新一代全闪软件定义存储行业*,随着其存储产品向众多新兴应用场景不断拓展,管理平台也迫切的需要对存储的使用状况进行精准监控。基于此,我们对监控做了全方位调研、系统的梳理设计,从方案敲定到项目实施,再到产品孵化及*终落地,各环节层层把控。监控项目犹如XDFS衍生出的“天眼”,洞察XDFS分布式文件系统内部的压力和延迟。运维人员、客户可做到实时掌握存储的健康状态。

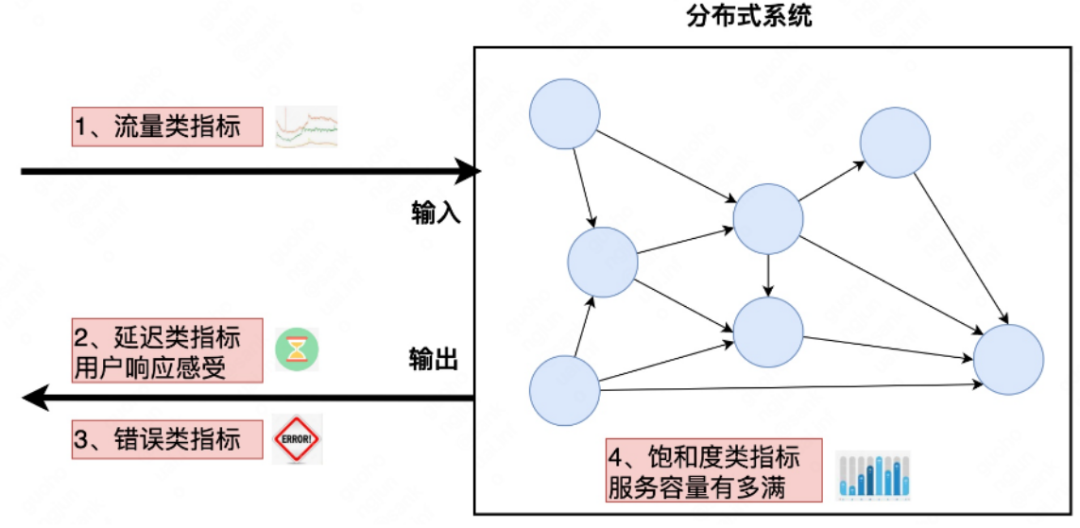

1 监控指标
- 兼容性异常流量:突增或突降、同比环比不一致;
- 历史峰值,以及基于历史流量预测未来流量,主要的技术难点在异常点的干扰;
- 基于鲁棒回归的预测算法,可以不受异常点的影响,精准地预测流量水位值;
- 基于泊松分布的检测算法,可以从概率的角度对流量建模,能够使用简单的恒定阈值来精准地检测流量异常。
- 可归入业务状态:需要看某种状态的走势,就回到流量类的异常走势分析。
- 错误类:要分析发生的原因,并看如何避免问题发生。
错误率突升或者成功率突降代表系统自身的处理逻辑可能存在问题,这类指标的异常检测利用了二项式分布,以解决正常和异常的边界区分问题。

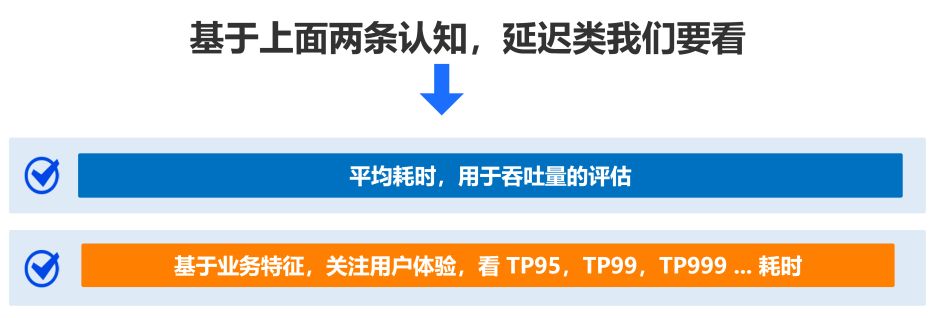

- 服务接口有超时等待、超时重试相关设置,这部分的时间是底线时间。
- 由于吞吐量 = 流量*平均耗时 ,一旦耗时增大,服务的处理能力会下降,如果正好是高峰期,有无法应对的隐患。
-
04 饱和度类 负荷程度如何? 由*短板所决定 比如:在内存受限的系统中,即为内存;在I/O受限的系统中,即为I/O。很多系统在达到100% 利用率之前性能会严重下降,因此合理的利用率是极为重要的一点。 2 技术目标
从技术指标的延迟类出发,期望达成XDFS分布式文件系统的技术目标如下所述:XDFS分布式文件系统提供目录级别的监控。监控目录的监控数据类别要覆盖带宽、IOPS、延迟等。 监控数据的细粒度可以追溯到散列在XDFS分布式存储后端存储节点的具体分布。
3 监控的痛点
对于分布式文件系统监控,我们调研了软件内部的辅助插件以及BPF Compiler Collection方案。和我们的设计初衷相比,都存在一定的缺陷。 由于调研方案中存在的缺陷不能满足我们XDFS文件系统对客户的监控承诺,所以果断放弃。当我们从分布式文件系统的设计原理出发,在不断探索的过程中,发现XDFS框架和我们监控想要实现的效果不谋而合,于是数据聚合逻辑我们借鉴了DHT、监控数据的标识我们借鉴了QUOTA,*终寻找到了答案。 4 软件的架构

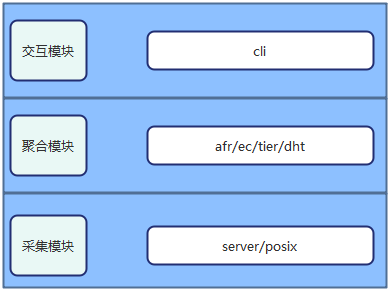

监控方案的设计实现主要包含三大模块:监控信息的采集模块、汇总监控信息模块、CLI交互模块。监控信息采集模块:主要完成请求在分布式文件系统后端存储节点上信息统计。可以记录不同类型请求的带宽、IOPS、延迟等信息。导出的不同share目录数据各自记录,互不影响。信息汇总模块:将分布式文件系统后端存储上统计的监控内容进行汇总,为输出反馈客户做准备工作。 CLI交互模块:主要做监控数据的输出工作。客户可以直观感受存储的使用情况。
5 监控技术

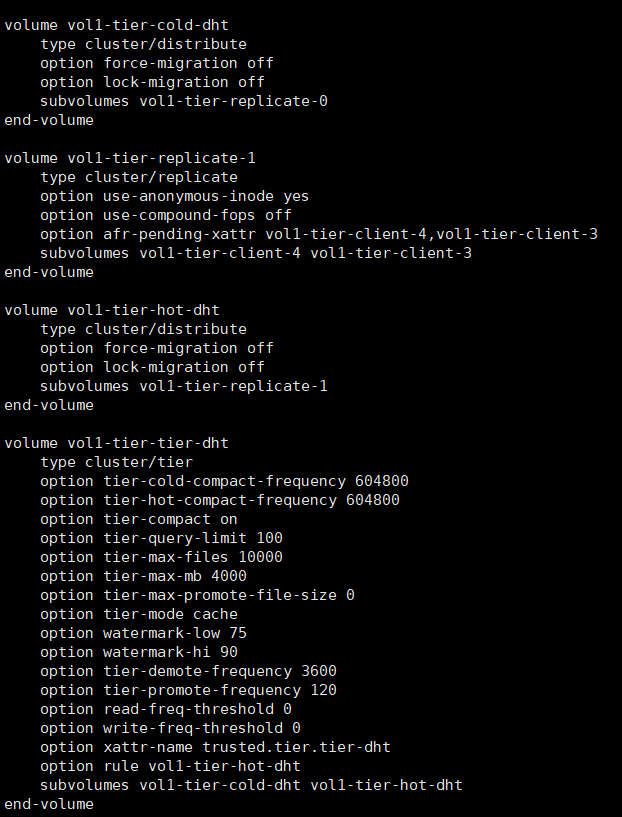

01 兼容性 分布式存储卷的类型有很多,如AFR、EC、TIER、DHT等。不同的卷组织方式不一样,比如TIER可能是由一个AFR卷和EC卷组成的、AFR、EC、DHT又是独立类型的分布式卷,每个卷都会管理一定数量保存数据的后端存储节点。 这给监控的数据结构、以及监控的聚合带来了挑战。所以,不能冗余的为每一种类型卷设计一套聚合算法。我们采用类金字塔形式的客户端模型,*顶层记录的是标签信息,标签信息具体记录了当前监控数据位置;具体的数据位置记录了后端不同存储节点的监控源数据信息。*兼容了所有类型卷的信息汇总。 { all:infos {infos}, {infos} … }{ infos }{ store1 },{ store2 } {{type1:info},{type2:info}},{type1:info},{type2:info}}
下图是描述监控数据的结构。

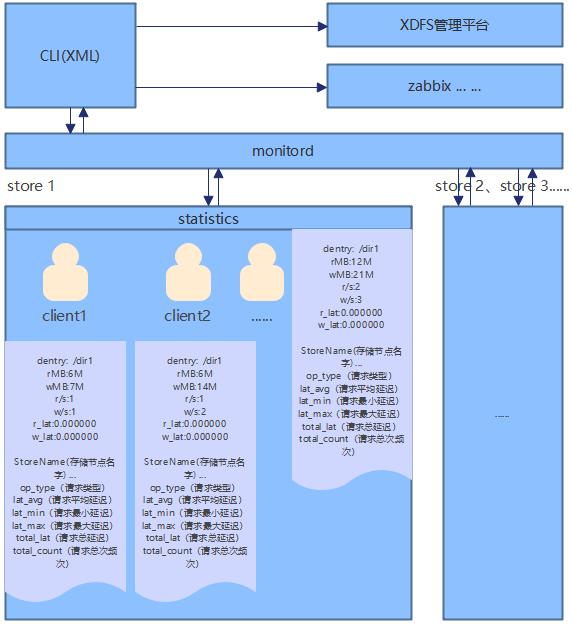

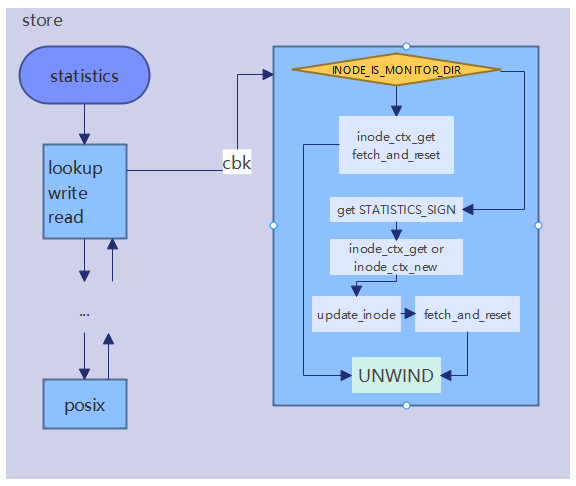

02 独特性 依托软件架构的设计,实现了对分布式集群中share子目录监控,客户端可以根据需求灵活的配置share子目录的个数。 03 细粒度 我们知道,在分布式文件系统中文件的分布经过Hash算法后是随机散列在集群的后端存储节点中,客户端访问某一share目录的时候同样也就会访问到不同的存储节点。触发监控信息汇总,范围覆盖到share子目录所有散列在存储后端节点上的统计信息(带宽、IOPS、延迟等)。下面以图例的形式展示了监控的各个模块的工作逻辑,以及监控的源数据信息。monitord守护进程进行数据聚合,将后端所有存储节点的监控数据进行汇总。CLI命令行接口统一进行获取数据。 XDFS管理平台进行数据的展示。

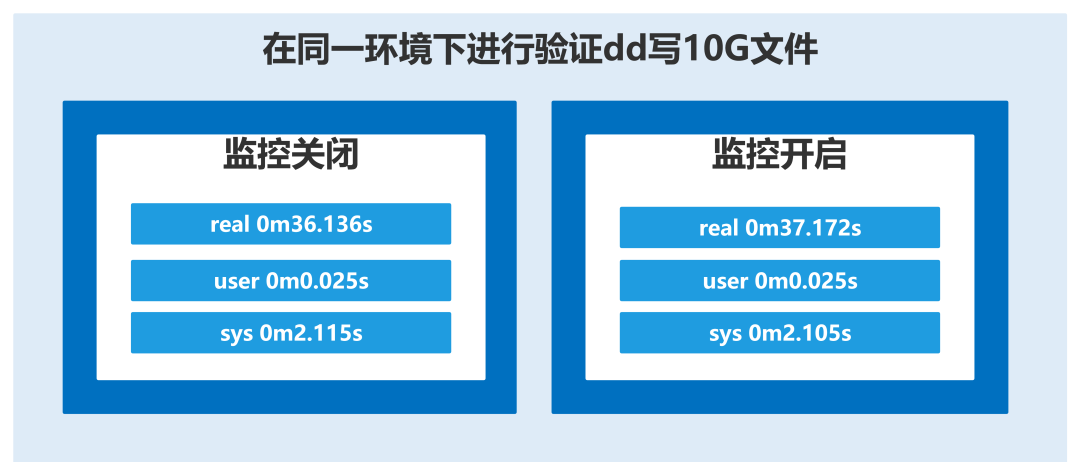

04 高效率 监控功能开启,数据聚合,只有元数据请求流入集群后端存储,不会后端存储造成压力;监控数据的标记动作是不影响业务IO的情况下进行异步标记。根据实测,对存储的性能影响几乎忽略不计。 在优秀硬件资源的加持下,对性能的损耗*低,几乎可以忽略不计。 05 丰富度 监控功能提供了丰富使用配置项:features.monitor-fops可以指定那些具体的请求被监控。feature.monitor-dentrys-limit指定分布式文件系统中可以配置监控目录的上限。 features.monitor-latency-measurement指定监控功能是否开启延迟信息的统计。
features.monitor指定监控功能是否开启。
6 监控能效

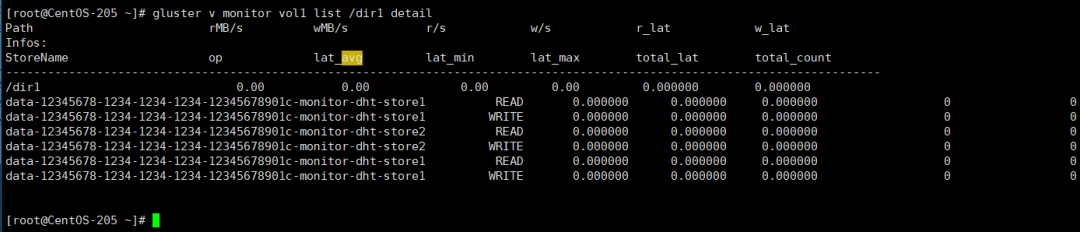

监控功能在XDFS分布式文件系统中扮演着至关重要的角色,无论是对巡查存储系统健康状态的管理员、运维人员,还是排查问题、优化系统的研发人员,都有很大帮助。 01 系统运维 监控信息的访问方式:登录到分布式存储server端使用xdfs-monitor-tool查看监控的内容,支持xml格式;登录XDFS管理平台查看监控条目; 对接Zabbix监控平台,或者其它监控平台。
通过采集存储的监控数据,在Zabbix监控平台和XDFS管理平台,将监控数据抽象成曲线图。

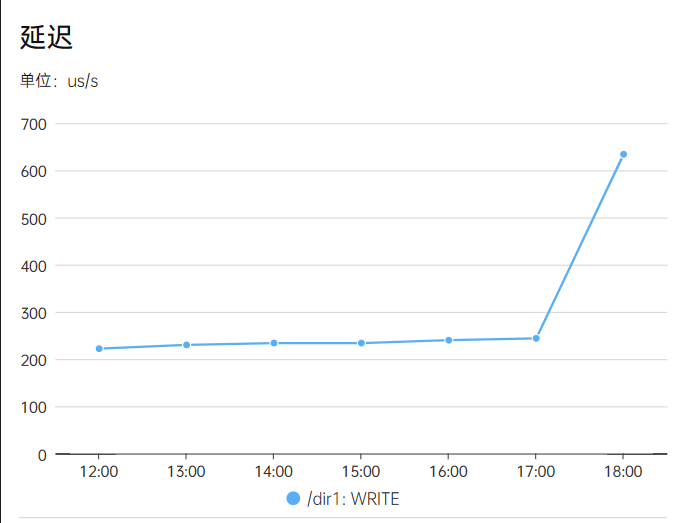

图示是share /dir1子目录在将近18:00的时候WRITE请求的延迟突然增加,之后就会发送告警信息通知管理员。每一个监控share的每一种类型的请求根据监控数据都能抽象成一条曲线图,对此,XDFS监控系统是精准可靠的。存储监控系统可以提供足够细粒度的参数,监控平台可以根据不同类型的请求,灵活设置告警阈值。图示中给出了WRITE请求,可以配置其他类型的请求监控。*达到判定存储系统异常的参数,如图所示:如果配置WRITE延迟超过600为警戒线,在接近18:00的时候会邮件通知管理运维人员。 当服务器发生异常,系统能够快速响应,协助运维人员进行排查。
监控平台设置的告警阈值越严格,越能预判到存储系统可能要发生的故障,将存储中的异常在没有对系统构成威胁之前就及时发现,可尽快的人为介入排查处理隐患。防患于未然,为客户的数据增加了极其安全可靠的保障。

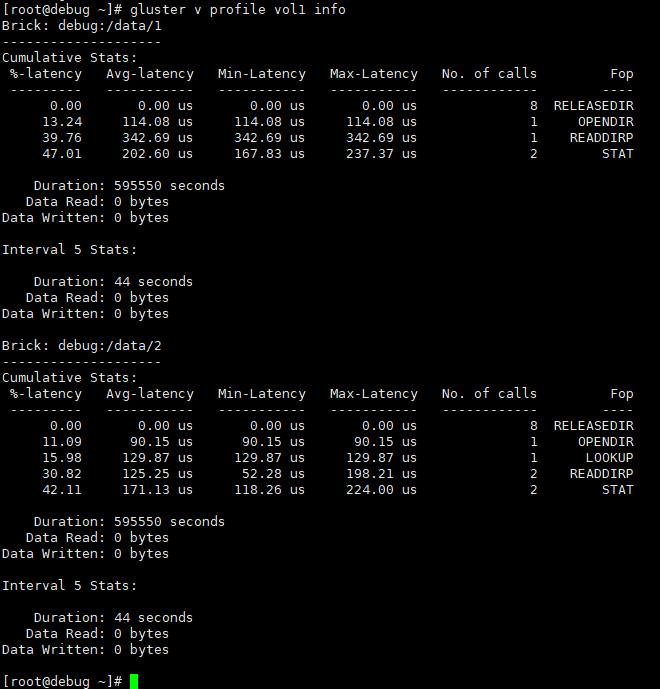

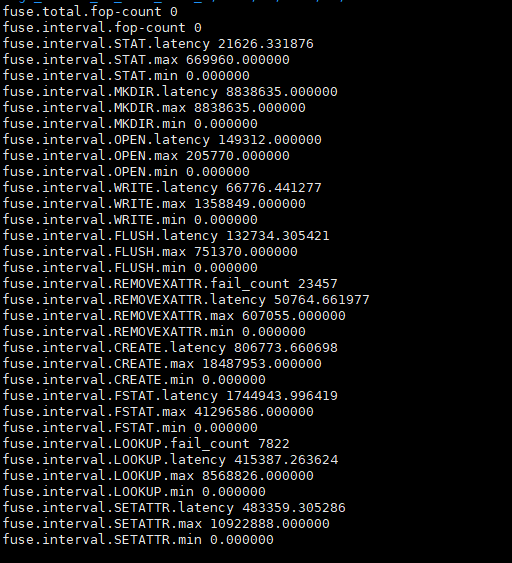

02 助力研发 监控系统为管理运维人员提供便利的同时,对研发也起到帮助作用。在研发进行故障定位排查的时候,监控系统可以提供IO级别的历史监控数据。如监控能效中的系统运维章节的图示中,17:00之前的写请求延迟统计趋于平缓,17:00之后延迟突然增加。如果需要进一步分析延迟增加的原因,需借助profile、metrics等工具。Profile可以观察到后端存储节点上请求的累计统计数据(Cumulative)和阶段性统计数据(Interval)。 metrics提供的数据可以计算出请求在每一层xlator的延迟情况。
通过如*程,我们总结如下:我们可以很快的锁定在后端的存储节点上,有什么样类型的请求发生了异常,并且在过去的时间段内持续了多长时间,极大的缩小排查范围、缩短定位排查周期。 7 未来可期
监控功能是XDFS分布式文件系统一个小小的新起点,而非终点。我们在现有监控方案的基础上规划了如下内容:支撑慢盘坏盘定位:我们可以根据文件系统中的IO延迟情况,设计异常延迟算法,对存储节点上的硬盘进行损坏程度定义,分别是不健康状态、亚健康状态。达到异常状态的存储节点,状态通过监控数据被采集客户端后,然后做进一步的确认、做相关的运维措施。客户端QOS定向流控:我们在XDFS监控数据中记录不同客户端的任务投递数量,根据存储节点pending队列的深度,并且获取到pending队列中客户端投递任务的占比。将投递任务数量多,并且在pending队列中占比较高的客户端则被选定为限流的对象。 XDFS的分布式文件系统中监控功能扮演着重要的角色,在发挥监控效能的同时,也在为客户提供*化服务。XDFS持续更新中,敬请期待吧!
