01
概述
1.1 业务的新挑战
随着半导体行业先进制程的快速发展，EDA业务对计算资源的要求越来越高。企业所拥有的计算资源毕竟有限，当研发或业务出现高峰时，需要短期内大量扩展计算资源来满足需求。公有云的兴起，使得企业用户考虑是否可以借助公有云的计算资源，将云端虚拟机作为计算节点加入到 EDA集群，来满足企业的高峰作业需求。所以，有越来越多的半导体行业客户将EDA业务搬到云上，EDA混合架构部署逐渐成为一个趋势。
企业客户的本地数据中心如何与云上的业务数据打通，如何保持本地集群与云上集群的数据同步，如何借助云上的优势来实现云上的数据灾备方案，这对数据存储提出了新的挑战。
AWS提供了多种存储服务，包括EBS块存储服务、S3对象存储服务、EFS共享文件服务和FSx for Lustre高性能文件系统服务等，可以为客户提供不同场景下的数据存储。当然，客户也可以通过在EC2上自己部署存储软件的方式来构建NAS服务器。
本文主要介绍AWS如何与NetApp结合，在企业内部IT环境和公有云的EDA混合架构的场景下，提供高性能、高安全和可扩展的企业级统一数据存储，帮助客户更快更好的进行研发，随时随地从云上和云下的数据中发掘更多价值。
1.2 EDA混合架构部署

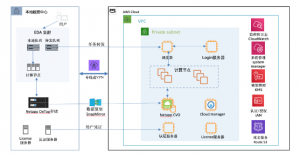

在以下的架构图中可以看到，在本地数据中心和AWS云结合时常见的EDA混合架构部署。
本地数据中心通过专线或者VPN等方式与AWS云进行连通。在本地数据中心部署有一套EDA集群，使用LSF或SLURM等主流的作业调度管理平台，数据存储使用NetApp ONTAP，还有配套的认证服务器和license服务器等。
在AWS上也有一套EDA集群，包括调度器、Login服务器和弹性扩展的计算节点；认证和用户都和本地数据中心进行同步；数据存储方面，采用NetApp的NAS存储软件方案，部署两台EC2实例：一台EC2部署NetApp Cloud Manager，另一台EC2部署NetApp Cloud Volumes ONTP 简称CVO 。CVO挂载AWS上的EBS卷，作为控制器后端存储空间，并通过NFS、SMB、iSCSI协议，将EBS卷挂载给AWS上的其他业务系统使用。
在EDA混合架构下，用户无需改变习惯，还是登录到本地数据中心的的EDA集群，根据需要选择一个本地队列或者转发队列提交任务，本地队列会调用本地的计算节点，如果是转发队列，本地集群会转发到AWS云端的EDA集群，动态调用多个计算节点进行计算。
本地数据中心存储上的数据与AWS上的数据传输、数据同步方面，Cloud Volumes ONTAP使用NetApp复制协议（即SnapMirror技术）将云存储与自有数据中心相无缝连接。
在安全方面，AWS也提供了多个层面的云服务，比如用于认证和授权的IAM、用于监控和日志管理的CloudWatch、用于数据加密的KMS、用于系统运维管理的System Manager和用于域名解析的Route53等，为客户的数据安全提供了完善的保障。更多安全服务，请参考：https://aws.amazon.com/cn/products/security/?nc=sn&loc=2 。
02
部署联想凌拓提供的
NetApp Cloud Manager
要在AWS上使用NetApp CVO，首先需要在AWS上安装部署NetApp Cloud Manager，Cloud Manager的安装方式可以从NetApp官网或者AWS Marketplace China进行安装，可在 AWS 中国（北京）区域和 AWS 中国（宁夏）区域进行部署，本文截屏展示的部署和操作均在AWS 中国（宁夏）区域进行。
先在NetApp官网https://cloud.netapp.com/ONTAP-cloud注册一个账号，作为后续创建NetApp CVO的使用准备。
登录AWS控制台，安装Cloud Manager。选择EC2管理界面，单击“启动实例”，然后可以直接在AWS Marketplace中来搜索Cloud Manager进行安装：
03
部署联想凌拓提供的NetApp CVO
完成Cloud Manager的部署之后，即可使用Cloud Manager的控制台界面来安装部署联想凌拓提供的NetApp Cloud Volumes ONTAP（简称CVO）。
3.1 创建CVO
创建CVO主要是通过访问上一章安装好的cloud manager实例，在web页面上操作。
也可以查看NetApp官网上AWS CVO的部署文档：
https://docs.netapp.com/us-en/occm/task_deploying_otc_aws.html#launching-a-cloud-volumes-ONTAP-ha-pair-in-aws
注：NetApp CVO的HA部署即将在中国区推出，可以为客户提供更好的高可用和性能。
3.2 查看CVO
System manager这个管理界面，用户名是admin，密码是在创建CVO的章节第4步中设置的密码。
SVM Management：10.200.0.245 对应的IP是虚拟存储管理的IP
Node Management : 10.200.0.171对应的IP是节点管理的IP
Data (NFS，CIFS) ：10.200.0.174 对应的IP是CVO实例上NFS的ip，其他的EC2实例可以mount此IP，来访问NFS上的数据。
Intercluster：10.200.0.63 对应的IP是用于数据复制的IP，后面章节配置的本地与AWS上的数据复制技术SnapMirror也是使用此IP来进行复制。
3.3 CVO的性能
测试环境
NFS服务器进行压力测试的测试环境：
NFS服务器：ONTAP server配置选择 C5d.18xlarge (72vCPU，144GB内存，带2*900G SSD实例存储)
存储配置：1 aggregate 6*6TB EBS GP2 ，划分一个20T的volume
客户端：6个C5d.9xlarge（36vCPU，72GB内存，带1*900G SSD实例存储）
测试工具：fio 3.19
加密方式：EBS加密
性能数据
安装上一节的测试环境进行测试，可以得到如下的性能数据：
以上是单节点下的20T盘的性能，如果需要更高性能，可以通过划分多个盘、构建HA或者增加服务器节点等方式进行扩展。
04
配置CVO数据复制
在Cloud Manager中可以设置从本地ONTAP系统到AWS Cloud Volumes ONTAP的数据复制以进行灾难恢复，可以通过选择一次数据复制（这可以帮助您将数据移入云中或从云中移出）或定期计划（这可以帮助灾难恢复或长期保留）来在Cloud Volumes ONTAP系统和ONTAP集群之间复制数据。
CVO使用SnapMirror和SnapVault技术简化了不同系统上卷之间的数据复制。只需要标识源卷和目标卷，然后选择复制策略和计划即可。Cloud Manager设置所需的磁盘，配置关系，应用复制策略，然后启动卷之间的基准传输。基准传输包括源数据的完整副本，后续传输包含源数据的差异副本。
4.1 数据复制的要求
在复制数据之前，应该确认Cloud Volumes ONTAP系统和ONTAP群集均满足特定要求。
版本要求：复制数据之前，应验证源卷和目标卷是否在运行兼容的ONTAP版本。有关详细信息，请参见Data Protection Power Guide。
特定于Cloud Volumes ONTAP的要求：
1）实例的安全组必须包括必需的入站和出站规则：特别是ICMP规则以及11104和11105这两个端口
2）如果要在不同子网中的两个Cloud Volumes ONTAP系统之间复制数据，必须将子网路由在一起
3）如果要在AWS的Cloud Volumes ONTAP系统和本地的系统之间复制数据，必须在AWS VPC和本地的系统之间建立VPN连接或者专线
4）必须安装有SnapMirror license许可证
4.2 配置数据复制
发现本地ONTAP集群
配置数据复制
发现本地集群环境之后，即可配置本地与AWS云上的数据复制操作。
05
小结
在EDA混合架构部署中，当本地数据中心的本地集群算力不足时，可以通过调度平台溢出到云端，满足高算力需求。AWS云端可以提供多达几十种实例类型，极大的降低本地硬件成本。客户可以统一管理、运营、维护本地集群和AWS云端的动态集群。在AWS云端动态构建集群，按需分配资源，提高效率，同时支持主流的EDA应用工具适配和各类工作流程，支持LSF、SLURM和SGE等调度平台。
EDA混合架构部署下，NetApp CVO可以提供高性能、高扩展的共享存储，同时*了本地数据中心和AWS云端的数据同步，让EDA任务可以平滑的转发到云端进行执行，为客户快速研发提供强大支持。
在数据安全方面，通过专线或VPN把数据中心和AWS云端连通，*数据传输的安全；NetApp CVO文件服务器上的数据通过KMS服务进行加密后保存在EBS。EDA混合架构下*实现了数据的传输安全和存储安全，同时IAM服务提供了细粒度的权限管控，满足客户对执行EDA任务的高安全需要。
