产品名称:MPDU
功能类型:总监测型
产品类型:3×32A,200-415VAC,21×IEC C13+3×IEC C19,IEC 60309 3P+N+E(IP44)插头,3m电缆线
物理参数:0U,外壳尺寸 (H×W×D) =1829×56×52 mm
PDU总监测
- 电流、电压
- 视在功率、功率因数、电能
环境监测
标配传感器:2个温湿度
热插拔
- 主控模块热插拔
- 输出插座模组热插拔
软件功能
- 回路监测
- 上下电延时设置
- 日志记录
- 电流阈值设置,超限报警
- 多用户管理,用户权限分级
硬件及设计特征
- 可级联:1台主机,3台副机
- 自主设计的IEC防脱装置
- 插座颜色可选
- 显示屏可旋转
- 液压断路器状态监测
MPDU系列的设计旨在满足下一代数据中心的操作要求。 MPDU是可持续,可升级和可维护(SUM)PDU系统,可在不影响数据中心运行的情况下重新配置或热升级。
MPDU分为以下4个功能等级:
总监测型MPDU (MA);
单元监测型MPDU (MB);
开关型MPDU (MC);
单元监测和开关型MPDU (MD)。
热插拔智能主控模块
MPDU热插拔智能主控模块可在不影响输出位供电的情况下灵活地从监测型升级到控制型,方便做现场的维护。
热插拔输出插座模组
MPDU输出插座模组有多种不同的插座制式组合,灵活地满足客户的不同需求。

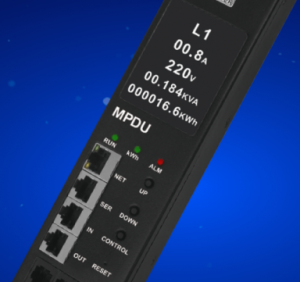

超大LCD显示屏
2.8英寸LCD显示屏显示电流、电压、功率、电能、功率因数等电力参数。电能精度1%。显示屏可以180旋转,方便MPDU*方向安装。
嵌入式安装液压断路器
低断面UL 489认证液压断路器可防止每个分支电路中的电流过载并保持PDU稳定运行。 它在机架后部安装空间有限的情况下减少了深度。
高密度插座配置
MPDU可在42U机柜中配备多达42个IEC插座,从而可在高密度环境中添加更多设备。
环境集中监测
温度和湿度(2合1)外部传感器可以连接到MPDU以进行机柜环境监控。 通过连接外置传感器盒子,MPDU可以监测机柜温度,湿度,门禁,烟雾和水浸情况。
自主设计的防脱装置
每个C13插座都带有一个克莱沃自主设计的防脱系统,适用于*标准C14插头,以防止意外拔出和松动。
输入 | |
---|---|
额定输入电压 | 200-415VAC |
*输入电流 | 3×32A |
标准输入频率 | 50/60Hz |
电缆线长度 | 3m |
输入插头 | IEC 60309 32A 3P+N+E IP44 |
输出 | |
---|---|
插座类型 | 21×IEC C13+3×IEC C19 |
额定输出电压 | 100-240VAC |
额定输出电流 | C13 (10A),C19 (16A) |
过载保护 | 3×1P 液压断路器 (32A) |
物理参数 | |
---|---|
产品尺寸(长×宽×高) | 1829×56×52 mm |
包装盒尺寸(长×宽×高) | 2265×175×135 mm |
产品颜色 | 黑色 |
环境 | |
---|---|
工作温度 / 储藏温度 | 0 ~ 45℃ / -20 ~ 70℃ |
工作湿度 / 储藏湿度 | 5 ~ 95% RH / 5 ~ 95% RH(无结露) |
工作海拔/ 储藏海拔 | 0 ~ 3,000m / 0 ~ 15,000m |
认证标准 | |
---|---|
EMC认证 | EN55022,EN61000,FCC Part 15 Class A,ICES |
安规认证 | LVD |
UL | 否 |
环保 | ROHS |
IT解决方案:
产品品类:
Clever Manager 2.0 、管理型PDU:MPDU、ZPDU、RPDU、监测型PDU:IP-PDU、SI-PDU 、计量型PDU:BM-PDU、基本型PDU、PDU配件:外接传感器盒子、配套安装支架、电源线、机柜专用LED灯、双电源自动切换开关ATS、IDC-BUSBAR:轨道式母线槽、智能始端箱、智能接插箱、智能主控箱等
DIPS分布式智能配电信息安全系统:数据中心安全集中监控管理软件Clever Manager Security、网络安全控制器Zebra Security、网络安全加固型PDU
工业插头、ATS、连接器、装置插头、明装插头、明装插座、暗装直插座、暗装斜插座
型号:MA 1324-1806、MA 1324-3036、MA 1324-2103
计量型PDU:
型号 | 功能类型 | 机柜空间 | 输入电压 | 额定电流 | 输入插头 | 输出插座 |
---|---|---|---|---|---|---|
BM 1324-1806 | 计量型 | 0U | 100-240V | 32A | IEC 60309 32A | 18×C13+6×C19 |
BM 1324-2004 | 计量型 | 0U | 100-240V | 32A | IEC 60309 32A | 20×C13+4×C19 |
BM 1324-2103 | 计量型 | 0U | 100-240V | 32A | IEC 60309 32A | 21×C13+3×C19 |
BM 3324-1806 | 计量型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 18×C13+3×C19 |
BM 3324-2004 | 计量型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 20×C13+4×C19 |
BM 3324-2103 | 计量型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 21×C13+3×C19 |
基本型PDU:
型号 | 功能类型 | 机柜空间 | 输入电压 | 额定电流 | 输入插头 | 输出插座 |
---|---|---|---|---|---|---|
B 1324-1806 | 基本型 | 0U | 100-240 V | 32A | IEC 60309 32A | 18×C13+6×C19 |
B 1324-2004 | 基本型 | 0U | 100-240V | 32A | IEC 60309 32A | 20×C13+4×C19 |
B 1324-2103 | 基本型 | 0U | 100-240V | 32A | IEC 60309 32A | 21×C13+3×C19 |
B 3324-1806 | 基本型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 18×C13+6×C19 |
B 3324-2004 | 基本型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 20×C13+4×C19 |
B 3324-2103 | 基本型 | 0U | 200-415V | 3×32A | IEC 60309 3×32A | 21×C13+3×C19 |
双电源自动切换开关ATS:
型号 | 功能类型 | 机柜空间 | 输入电压 | 额定电流 | 输入插头 | 输出插座 |
---|---|---|---|---|---|---|
AR128H0812 | 基本型(可升级) | 1U | 250V | 16A | 2xIEC60320 C20 | 6xC13+2xC19 |
AR128T0112 | 基本型(可升级) | 1U | 250V | 16A | 2xIEC60309 16A | 1xIEC60309 16A |
AR228T0112 | 基本型(可升级) | 2U | 250V | 32A | 2xIEC60309 32A | 1xIEC60309 32A |
AR228H1622 | 基本型(可升级) | 2U | 250V | 32A | 2xIEC60309 32A | 12xC13+4XC19 |
工业插头-POWEROCK插头分为3芯、4芯、5芯等;电流分16A、32A、63A、12*;防护等级可分为IP44、IP67。插头与工业插座、工业连接器配套。
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
603217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
603235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
603253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
603252 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
603230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
603248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
603266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
603264 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
609217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
609235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
609253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
609271 | 12* | 230V | 50/60Hz | 蓝色 | CE,3C | |||
609252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
609270 | 12* | 110V | 50/60Hz | 黄色 | CE,3C | |||
609230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
609248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
609266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
609284 | 12* | 400V | 50/60Hz | 红色 | CE,3C | |||
609264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
609282 | 12* | 110V | 50/60Hz | 黄色 | CE,3C |
连接器-POWEROCK连接器分为3芯、4芯、5芯等;电流分16A、32A、63A、12*;防护等级可分为IP44、IP67。连接器与工业插头、装置插头配套。
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
604217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
604235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
604253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
604252 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
604230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
604248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
604266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
604264 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
610217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
610235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
610253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
610271 | 12* | 230V | 50/60Hz | 蓝色 | CE,3C | |||
610252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
610270 | 12* | 110V | 50/60Hz | 黄色 | CE,3C | |||
610230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
610248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
610266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
610284 | 12* | 400V | 50/60Hz | 红色 | CE,3C | |||
610264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
610282 | 12* | 110V | 50/60Hz | 黄色 | CE,3C |
装置插头-POWEROCK装置插头分为3芯、4芯、5芯等;电流分16A、32A、63A、12*;防护等级可分为IP44、IP67。装置插头与工业插座、工业连接器配套。
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
605217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
605235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
605253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
605252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
605230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
605248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
605266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
605264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
611217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
611235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
611253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
611271 | 12* | 230V | 50/60Hz | 蓝色 | CE,3C | |||
611252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
611270 | 12* | 110V | 50/60Hz | 黄色 | CE,3C | |||
611230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
611248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
611266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
611284 | 12* | 400V | 50/60Hz | 红色 | CE,3C | |||
611264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
611282 | 12* | 110V | 50/60Hz | 黄色 | CE,3C |
明装插头
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
615217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
615235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
615253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
615252 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
615230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
615248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
615266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
615264 | 16A | 110V | 50/60Hz | 黄色 | CE,3C | |||
616217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
616235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
616253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
616252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
616230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
616248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
616266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
616264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C |
明装插座
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
617217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
617235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
617253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
617252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
617230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
617248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
617266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
617264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
618217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
618235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
618253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
618252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
618230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
618248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
618266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
618264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C |
暗装直插座
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
606217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
606235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
606253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
606252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
606230 | 5芯 | 16A | 230V | 50/60Hz | 红色 | CE,3C | ||
606248 | 32A | 230V | 50/60Hz | 红色 | CE,3C | |||
606266 | 63A | 230V | 50/60Hz | 红色 | CE,3C | |||
606264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
612217 | IP67 | 3芯 | 16A | 400V | 50/60Hz | 蓝色 | CE,3C | |
612235 | 32A | 400V | 50/60Hz | 蓝色 | CE,3C | |||
612253 | 63A | 400V | 50/60Hz | 蓝色 | CE,3C | |||
612271 | 12* | 400V | 50/60Hz | 蓝色 | CE,3C | |||
612252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
612270 | 12* | 110V | 50/60Hz | 黄色 | CE,3C | |||
612230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
612248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
612266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
612284 | 12* | 400V | 50/60Hz | 红色 | CE,3C | |||
612264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
612282 | 12* | 110V | 50/60Hz | 黄色 | CE,3C |
暗装斜插座
型号 | 防护等级 | 类别 | 电流 | 电压 | 频率 | 颜色 | 认证 | |
607217 | IP44 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
607235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
607253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
607252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
607230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
607248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
607266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
607264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
613217 | IP67 | 3芯 | 16A | 230V | 50/60Hz | 蓝色 | CE,3C | |
613235 | 32A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
613253 | 63A | 230V | 50/60Hz | 蓝色 | CE,3C | |||
613271 | 12* | 230V | 50/60Hz | 蓝色 | CE,3C | |||
613252 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
613270 | 12* | 110V | 50/60Hz | 黄色 | CE,3C | |||
613230 | 5芯 | 16A | 400V | 50/60Hz | 红色 | CE,3C | ||
613248 | 32A | 400V | 50/60Hz | 红色 | CE,3C | |||
613266 | 63A | 400V | 50/60Hz | 红色 | CE,3C | |||
613284 | 12* | 400V | 50/60Hz | 红色 | CE,3C | |||
613264 | 63A | 110V | 50/60Hz | 黄色 | CE,3C | |||
613282 | 12* | 110V | 50/60Hz | 黄色 | CE,3C |
品牌:克莱沃
产品品型:Clever-BUSBAR产品画册2020版、Clever IP-PDU产品画册2020版、Clever-RPDU产品画册2020版、Clever-MPDU产品画册2020版、POWEROCK工业插头连接器
解决方案:
网络能源管理技术解决方案、数据中心柔性配电解决方案、网络能源信息安全解决方案
