你真的了解电线么?1平方电线、1.5平方电线、2.5平方电线、4平方电线、6平方……它们都能负荷多少瓦?你是否真的详细的了解过它们?
首先给小白们科普一下,老司机可以跳过哦~
你知道电线的横截面积、横截面积的直径是多少么?
我们先来了解一个公式
电线的横截面积=电线半径²×3.14
所以,横截面积的直径公式请看这里
这里d=直径;s=横截面积;π=3.14
我们以1平方电线的横截面积是1平方毫米为例,按照公式来推算,那么👇
1平方线的直径=2x根号下(1÷3.14)=1.13mm左右

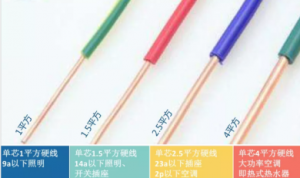

那么1平方电线、1.5平方电线、2.5平方电线、4平方电线、6平方电线等等,这些电线到底都可以负荷多少瓦呢?
一、
1平方电线可以负荷多少瓦?
一个电工常用的“经验公式”:只要是铜芯电线,每平方毫米的截面积可以安全通过4–*的额定电流;在220V单相电路中,每1KW的功率,其电流约为4.*左右;在380V三相平衡电路中,每1KW的功率,其电流约为2A左右。上面的这些值,可用物理计算公式算下来的结果是很接近的,所以电工在工作中,为了不去记那些“繁琐”的计算公式,就记住这些就可以了。那么根据这个算法就知道:每1平方毫米截面积的铜芯线,如果用于220V单相电路中,则可以安全承载1KW 的负载所通过的电流;如果用在三相平衡负载(比如电动机)电路中,则可以安全承载2.5KW负载所通过的电流。
二、
1.5平方电线可以负荷多少瓦 ?
如果电源线是铜芯线,一是明线安装*允许工作电流是20A,即4400瓦;二是暗装套钢管,电流是16A,功率为3520瓦;三是pvc管暗装,电流是14A,那么功率为3000瓦。
三、
2.5平方电线可以负荷多少瓦?
2.5平方电线承受到多少千瓦电力,国标GB4706.1-1992/1998规定的电线负载电流值,铜芯电线2.5平方毫米16A~2* 约5500瓦,铝芯电线2.5平方毫米13A~20A 约4400瓦220VAC电压长时间不超过10A*标准 绝大部分时间不超过1*算安全 。
四、
4平方电线可以负荷多少瓦 ?
单相电源1KW约是4.*,8KW约是36A。4平方电线(独根的塑铜线)载流量约是30A,小一些,换6平方线(单跑电源)。你的表和闸都必须换大的。不用这么大功率吧,*小4KW,也可以的。4平方电线承受到多少千瓦电力那要看你是家庭220v用电还是工厂380v的了要是220的4平方电线可以负荷6到8个千瓦。
五、
6平方电线可以负荷多少瓦?
电力线径和输送的功率没有直接联系,一般来说6平方的导线用作空调线绰绰有余了。在施工工地上的检修电源一般就用10×6+1×4的电缆。至于承受的电流强度,根据我施工的经验,这种电缆一般是用63A的空气开关控制的。6平方的铝线可以负荷6千瓦,6平方的铜线可以负荷10千瓦。
六、
电线的实际应用—突破自锁电源线
突破电气主营业务为弹性智能终端设备及智能管理、特种连接器的研发、制造、销售和服务。主要产品包括弹性智能母线、PDE智能电源分配设备、高机动性微模块数据中心和覆盖众多领域的特种连接器产品。
今天既然说到电线,就带大家了解一下突破的自锁电源线
1、市场常见普通电源线
现有数据中心的服务器设备端电源模块几乎全部使用普通的无自锁功能的C13电源线连接。在使用过程中,因各种原因造成插头松动导致宕机的故障率较高,从而导致较大损失。
普通电源弊端案例
某数据中心,共1万台服务器,采用大量普通C13-C14电源线。运营至今,共有80余台服务器出现掉电现象;其中,75%是由于插头松动导致的。1台服务器拥有2个冗余电源,全部脱落则造成宕机,这代表着至少有120根数据线脱落。每年直接经济损失近千万。
市场现有解决方案
以上为现在常用的防松脱方案,但并不能从根本上解决电源线插头松动的问题!
2、“突破”自动锁电源线
“突破”自动锁紧解决方案
突破自主研发、具有独立知识产权的自锁设计连接器群组,产品覆盖IEC-C13-C14、IEC-C19-C20,国际通用,可有效降低数据中心服务器、医疗环境设备、家用电脑等设备因插头松脱导致宕机的可能性 ,保障设备供电稳定性。
基本参数
- “突破”自锁电源线市场应用
- “突破”自锁电源线应用实景
- “突破”自锁电源线品质*
