5 数据中心末端母线关键技术
5.1 滑轨式母线关键技术
滑轨式母线槽,是由一体成型的 U 形铝型材作为母线外壳,结构牢固,重量轻,散热效果好。主导体是由五条 M 形紫铜排组成 A、B、C、N、PE 线,镶嵌在绝缘槽中,一同推入到铝型材外壳的轨道中。标准段之间可通过专用连接器和专用工具进行快速连接。

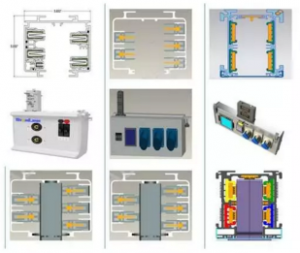

图 5.1 常见的滑轨式母线结构图
始端箱是整个母线的进线装置,可配置浪涌保护器及选配塑壳断路器。可选配监控模块对总进线的全电量参数以及断路器状态进行监控,配置温度传感器对接点进行温度监测和异常告警。
插接箱是电源输出单元。插接箱从母线槽底部插入母线仓内,通过旋转或提升高度与主导体接触,然后锁紧使其在固定位置可靠连接,插接箱可在母线槽本体非连接处的任意部位带电插接。插接箱因其特殊的连接方式,因此接插件进行镀银处理,*接插件与主导体的可靠连接。同时插接箱内配置微型断路器、及温度传感器检测接点温度、电量采集器。滑轨式母线的关键技术在于如何确保插接箱的插接件与母线槽本体的可靠电气连接,通常厂家可以利用母线槽本体的金属铜的弹性力紧紧的将插接件锁紧,从而确保良好的导电性和较低的接触电阻。
5.2 新型末端母线关键技术
新型末端母线属于空气绝缘型母线槽,输出支路通过工业插座输出,工业插座是在母线槽本体上固定位置安装的,输出工业插座可与 PDU 的工业插头直接连接。相对于滑轨20式母线来说,更加安全可靠、成本低、免维护。
始端箱是整个母线的进线装置,可配置浪涌保护器及选配塑壳断路器。可选配监控模块对总进线的全电量参数以及断路器状态进行监控,配置温度传感器对接点进行温度监测和异常告警。
母线本体外壳使用金属材质,需满足结构可靠、重量轻、散热效果好。导体使用 T2 紫铜排,全长镀锡,铜排套绝缘套管,母线本体实现双重绝缘。主导体铜排与工业插座之间的连接导线使用“无损工艺”进行可靠连接,导线与铜排的连接使用焊接或铆接的工艺,不破坏铜排的载流量。标准直线段之间可通过专用连接器快速连接。
5.3 末端母线监控方案
5.3.1始端箱主路监控方案
始端箱内配置监控模块,监测总进线的全电量参数、断路器的状态、浪涌保护器的状态、进线端子的温度等参数。
始端箱内有采集模块,采集进线电量参数、开关状态、温度等参数和所有输出支路的全电量参数、开关状态、接点温度等参数。
始端箱内的采集器与触摸屏通讯,将采集的参数通过可视化图表的方式在人机界面上显示,可设置相关参数及告警阀值。
如果本地无人机界面,始端箱内的采集器也可将参数直接上传至动环系统。
5.3.2插接箱集成支路监控方案
插接箱内配置监控模块,采集电量参数、断路器状态及接插件的温度。
插接箱的监控模块通过 RS485 的方式将采集到的参数上传到始端箱的采集模块。
始端箱内的采集模块将各项参数上传至触摸屏或动环系统。
5.3.3无插接箱支路监控方案(监控置于 PDU)
无插接箱的母线槽,输出支路的监控系统全部下沉至 PDU 端。
PDU 配置断路器及测控仪表、温度传感器。
测控仪表可监测电量参数、开关状态、以及工业插头的温度。测控仪表通过 RS485 的方式将采集的参数上传到始端箱内的采集模块。
始端箱内的采集模块将各项参数上传至触摸屏或动环系统。
监控置于 PDU 端的监控方案,可实现对数据中心的配电监控更加精细化管理,如选用智能型 PDU,可精细化监控到每一台服务器的电量参数。
5.3.4无插接箱支路监控方案(监控置于母线本体)
监控模块安装在母线槽内。
监测输出工业插座的全电量参数、开关状态及工业插座的温度。
输出断路器可安装在母线槽本体上或者 PDU 端。
监控模块通过 RS485 的方式将数据上传至始端箱的采集模块。
始端箱内的采集模块将各项参数上传至触摸屏或动环系统。
6 数据中心末端母线应用场景
6.1 末端母线在传统数据中心的应用
传统数据中心,主要特点是机柜数量少,单机柜功率低,会有大量的物理机。由于机房配电线路问题造成可用性降低,配电线路布置使能耗增加,加上末端配电扩展的困难,系统灵活性大大降低,所以,传统数据中心采用新型末端机房母线,可以降低线路损耗,节省空间,同时安装工时缩短,降低系统维护和检修工作量。
6.2 末端母线在微模块数据中心的应用
微模块数据中心主要特点是高密度、低 TCO(可容纳高密度计算设备,相同空间内可容纳六倍于传统数据中心的机柜数量)、低 PUE(由于采用了全封闭、冷热通道分离,减少了冷空气的消耗,令电力使用率大大提高),更重要的是,由于高密度,大大减少了建设成本,运营成本也能够大大减少。
另外,微模块数据中心可实现快速部署,其不需要企业经过空间租用、土地申请、机房建设、硬件部署等周期,可大大缩短部署周期。与传统数据中心相比,以前需要至少两年才能完成的事情,微模块数据中心可做到 6-12 周交货,1.5 个月供货的快速响应,为企业业务提速。
此外,数据中心属于专业产品,设计、制造、硬件等多方面都需要专业服务与运营的保障,模块化数据中心融合了硬件厂商的硬件制造经验,融入了自己的 IDC 设计、建设与运营经验,一站式专业服务为客户解决大量筹备与外包问题。
6.3 末端母线在预集成式数据中心的应用
面对高昂的能源成本及场地空间的约束,集约化是数据中心的趋势,因此模块化和可扩展性是未来数据中心的重点需求,数据中心用户可根据业务需求实时变化、扩展或收缩,形成高度灵活的系统,实现数据中心能源与空间高效利用,获得可持续发展,预集成式数据中心应运而生。
预集成式数据中心,是模块化数据中心的另一个新型形态——把数据中心的大部分组件在工厂集成,载体通常是钢结构框架,或集装箱。在集装箱中,受限于空间与资源,需要提高系统利用率,快速响应业务需求。末端配电方式采用无插接箱式的新型末端机房母线槽,此方式可大大降低配电设施的空间占用率,降低现场实施的工程量,实现快速部署,加之母线槽的先进设计理念使得供电系统的安装简便快捷、运行可靠高效。
针对这三种不同的数据中心的特点,其末端的配电方案均可使用末端母线方案,母线方案可实现在线/离线监控、快速部署、有效提高数据机房利用率、降低 TCO、便于扩容的需求。
7 结语
使用末端母线系统,极大的提高资金的回报率,分期投资,避免浪费,增加了机房的有效出租面积,快速交付,增加租金收益;减少发热,降低机房制冷量,节能效果显著。符合国际 T-3,T-4 机房的建设规范。但是目前机房末端母线还处于发展初期,设备厂商大多刚刚进入市场,价格还高于列头方案 30%左右,所以直观上客户还是感觉投资过高。但是随着新型末端母线的出现,技术的进步,市场的不断成熟,末端母线将会逐渐成为机房末端配电的主流方案。
